VST 2.4サポート終了について

ここではVST 2.4の開発について記載させていただいておりますが、公式サポートが終了しており内容を更新しておりません。
これから開発を始める方は、新しいVSTバージョンで開発することをお勧めさせていただきます。

　新しいVSTバージョンの開発情報はこちら　→　はじめてのVSTプラグインの作り

パラメーターのあるエフェクターを作成する

前項では簡単なエフェクターを作成いたしました。
今回は前項のエフェクターにパラメーターをホストアプリケーション上からコントロールするための機能を追加してみます。

作成するVSTプラグインの概要は下記のとおりです。

ホストアプリケーション上でエフェクターとして動作する
入力、出力共にステレオ(2チャンネル)
入力された音声にトレモロをかけて出力する
ホストアプリケーションからトレモロのSpeedとDepthがコントロールできる
サンプリング周波数は44,100Hzのみ対応

なお、前回作成したVSTプラグインはここを参照してください。 →　簡単なエフェクターを作成してみる
また、プロジェクトの作成方法についてはここを参照してください。　→　Visual Studioのプロジェクト作成する

パラメーターをコントロールするには

まず、VST基本クラスにsetParameter関数とgetParameter関数を継承元クラス(AudioEffectX)からオーバーライドして定義します。

次に、継承元コンストラクタ(AudioEffectX)の第3引数 numParamsに操作可能なパラメータの数を設定します。

これで、ホストアプリケーションからエフェクターのパラメーターがコントロールできるようになります。

通常は、上記の関数以外に、getParameterName関数、getParameterLabel関数、getParameterDisplay関数も合わせて定義します。

なお、VSTプラグインの各パラメーターには必ず0番からの通し番号を決めておく必要があります。
これは、setParameter関数やgetParameter関数等でパラメータの値を設定・取得する際に番号が指定されるためです。
それぞれの関数の詳細については後述いたします。

ホストアプリケーションからのパラメーター操作

多くのVST/VSTiプラグインは、専用の操作画面(GUI)を持っています。(参考画像準備中)

しかし、今回作成するVSTプラグインではパラメータに関する関数のみで、専用の操作画面の定義をしていません。

このような場合、ホストアプリケーションの標準の操作画面が使用されます。

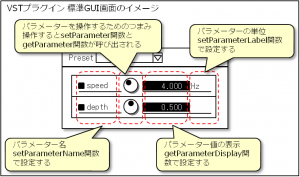

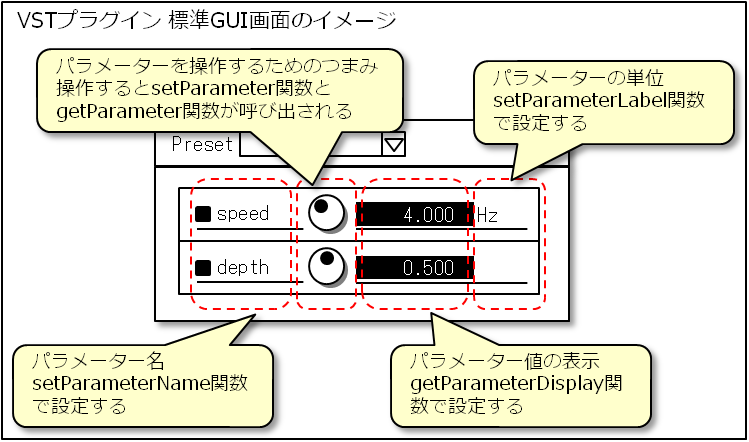

標準の操作画面は基本的には下記のような形になっています。

ホストアプリケーションの標準の操作画面 ※クリックで拡大

ホストアプリケーション標準の操作画面では下記の項目がパラメーター毎に用意されており、上から順番に0番目、1番目…とパラメーターの数だけ並んでいます。

パラメーター名の表示
パラメーターを操作するつまみ、もしくはスライダー
パラメーターの値と単位の表示

ソースコードの説明

ここで作成するVSTプラグインの全ソースコードは下記のリンク先に記載しています。
ここでは下記のソースコードをもとに説明いたします。

ソースファイル	概要
MyMiniTremolo2VST.cpp	VSTプラグインのメインとなるソースファイル。

ソースコード全体はここに記載しています。　→　ソースコード全体

パラメーター数の変更

前項からの変更点はVSTプラグインのパラメーター数(MY_VST_PARAMETER_NUM)のみとなります。(11行目、赤色部分)
今回はトレモロのSpeedとDepthの2つのパラメーターをホストアプリケーションから
コントロールしたいため「2」としています。

// ============================================================================================
// 設計情報の記入
// ============================================================================================
#define MY_VST_PRESET_NUM    1 //プリセットプログラムの数
#define MY_VST_PARAMETER_NUM 2 //パラメータの数

#define MY_VST_INPUT_NUM   2 //入力数。モノラル入力=1、ステレオ入力=2
#define MY_VST_OUTPUT_NUM  2 //出力数。モノラル出力=1、ステレオ出力=2

// ============================================================================================

// 設計情報の記入

// ============================================================================================

#define MY_VST_PRESET_NUM 1 //プリセットプログラムの数

#define MY_VST_PARAMETER_NUM 2 //パラメータの数

#define MY_VST_INPUT_NUM 2 //入力数。モノラル入力=1、ステレオ入力=2

#define MY_VST_OUTPUT_NUM 2 //出力数。モノラル出力=1、ステレオ出力=2

なお、今回作成するVSTプラグインのパラメーターの番号は下記の通りとしています。

番号	パラメーター
0	トレモロのSpeed
1	トレモロのDepth

VSTプラグインクラスの定義

次にVSTプラグインクラスの定義を行います。今回は前項のメンバー関数に加えてパラメーターに関する関数を定義しています。(赤色部分)

// ============================================================================================
// VSTの基本となるクラス
// ============================================================================================
class MyMiniTremolo2VST : public AudioEffectX
{
private:
    float theta;        // sin関数の角度 θ。初期値は0
    float tremolospeed; // 0をトレモロのスピードとする。角速度ωと同じ。
    float tremolodepth; // 1をトレモロの効き具合とする。0～1の間。
public:
    MyMiniTremolo2VST(audioMasterCallback audioMaster);

    // パラメータに関するメンバー関数
    virtual void  setParameter(VstInt32 index, float value);
    virtual float getParameter(VstInt32 index);
    virtual void  getParameterName(VstInt32 index, char* text);
    virtual void  getParameterLabel(VstInt32 index, char* label);
    virtual void  getParameterDisplay(VstInt32 index, char* text);

    // 音声信号を処理するメンバー関数
    virtual void processReplacing(float** inputs, float** outputs, VstInt32 sampleFrames);
};

// ============================================================================================

// VSTの基本となるクラス

// ============================================================================================

class MyMiniTremolo2VST : public AudioEffectX

{

private:

float theta; // sin関数の角度 θ。初期値は0

float tremolospeed; // 0をトレモロのスピードとする。角速度ωと同じ。

float tremolodepth; // 1をトレモロの効き具合とする。0～1の間。

public:

MyMiniTremolo2VST(audioMasterCallback audioMaster);

// パラメータに関するメンバー関数

virtual void setParameter(VstInt32 index, float value);

virtual float getParameter(VstInt32 index);

virtual void getParameterName(VstInt32 index, char* text);

virtual void getParameterLabel(VstInt32 index, char* label);

virtual void getParameterDisplay(VstInt32 index, char* text);

// 音声信号を処理するメンバー関数

virtual void processReplacing(float** inputs, float** outputs, VstInt32 sampleFrames);

};

それぞれの関数についての概要は下記の通りです。

setParameter関数

戻り値	型	概要
概要	ホストアプリケーションが、VSTプラグインのパラメーターを設定するための関数。ホストアプリケーションからVSTプラグインのパラメーターを操作するためには必須の関数。
戻り値	戻り値はありません
引数	型	変数名	概要
	index	VstInt32	パラメーターの番号。
	value	float	設定するパラメーターの値。値は必ず0.0～1.0の範囲。

getParameter関数

戻り値	型	概要
概要	ホストアプリケーションが、VSTプラグインの現在のパラメーター値を取得するための関数。ホストアプリケーションからVSTプラグインのパラメーターを操作するためには必須の関数。
戻り値	float	indexで示される番号のパラメーターを返す。返す値は必ず0.0～1.0の範囲にする
引数	型	変数名	概要
引数	index	VstInt32	パラメーターの番号。

getParameterName関数

戻り値	型	概要
概要	ホストアプリケーションが、VSTプラグインのパラメーターの名前を取得するための関数。
戻り値	戻り値はありません
引数	型	変数名	概要
	index	VstInt32	パラメーターの番号。
	text	char*	パラメーターの名前を保存する文字列配列。配列サイズは8Byteで、NULL文字で終端させる必要がある。

getParameterLabel関数

戻り値	型	概要
概要	ホストアプリケーションが、VSTプラグインのパラメーターの単位名を取得するための関数。例えば周波数であれば”Hz”、音量であれば”dB”、ミリ秒であれば”m sec”等の単位を第2引数の配列に書き込む。
戻り値	戻り値はありません
引数	型	変数名	概要
	index	VstInt32	パラメーターの番号。
	label	char*	パラメーターの単位名を保存する文字列配列。配列サイズは8Byteで、NULL文字で終端させる必要がある。

getParameterDisplay関数

戻り値	型	概要
概要	ホストアプリケーションが、VSTプラグインのパラメーター値の表示内容を取得するための関数。 setParameter関数、getParameter関数では0.0～1.0でパラメーター値を取り扱うが、パラメーター名や単位名に合わせて、パラメーター値の内容を表示させる場合に使用する。
戻り値	戻り値はありません
引数	型	変数名	概要
	index	VstInt32	パラメーターの番号。
	text	char*	パラメーター値の表示内容を保存する文字列配列。配列サイズは8Byteで、NULL文字で終端させる必要がある。

※VstInt32型はVST SDKで定義されている32ビットの整数型です。(intやlongをtypedefで定義しなおしているだけです。)

VSTプラグインの初期化と音声処理

続いて、VSTプラグインの初期化と音声処理(コンストラクタとprocessReplacing関数)を行います。
これらの関数については前項からの変更点はありません。

setParameter関数

新たに定義したsetParameter関数ではVSTプラグインのパラメーター値を設定を行います。
この関数はホストアプリケーションの操作画面でつまみ(スライダー)が操作された際に呼び出されます。

処理としては単純で、第1引数のindexに応じて、第2引数のvalueを対応する番号のパラメーターの値に変換して、それぞれの変数に代入するだけとなります。

// ============================================================================================
// パラメーターの設定、表示を行うメンバー関数
// ============================================================================================
void  MyMiniTremolo2VST::setParameter(VstInt32 index, float value)
{
    float Hz = 0.0f;

    //indexで指定されたパラメータに値を設定する。valueは0.0f～1.0fで与えられる。
    switch (index)
    {
    case 0: // indexが0の場合、tremolospeedの値を設定
        Hz = 0.5f + ( 29.5f * value ); // valueの値を0.5Hz～30Hzにする
        tremolospeed = (2.0f * 3.14159265f * Hz) / 44100.0f; //トレモロの周期を角速度に変換
        break;
    case 1: // indexが1の場合、tremolodepthの値を設定
        tremolodepth = value;
        break;
    }
}

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

// ============================================================================================

// パラメーターの設定、表示を行うメンバー関数

// ============================================================================================

void MyMiniTremolo2VST::setParameter(VstInt32 index, float value)

{

float Hz = 0.0f;

//indexで指定されたパラメータに値を設定する。valueは0.0f～1.0fで与えられる。

switch (index)

{

case 0: // indexが0の場合、tremolospeedの値を設定

Hz = 0.5f + ( 29.5f * value ); // valueの値を0.5Hz～30Hzにする

tremolospeed = (2.0f * 3.14159265f * Hz) / 44100.0f; //トレモロの周期を角速度に変換

break;

case 1: // indexが1の場合、tremolodepthの値を設定

tremolodepth = value;

break;

}

124～127行目では番号が0の場合(つまりトレモロSpeedのつまみが操作された場合)の処理を記載しています。
125行目では0.0～1.0の範囲で渡される第2引数valueの値をトレモロの周期0.5Hz～30.0Hzに変換しています。
その後、126行目で変数tremolospeed(=角速度)に合わせて再度変換し、代入しています。

同様に、128～130行目では番号が1の場合(つまりトレモロDepthのつまみが操作された場合)の処理を記載しています。
トレモロDepthの範囲は0.0～1.0で第2引数valueと同じため、そのまま変数tremolodepthに代入しています。

getParameter関数

getParameter関数では、VSTプラグインのパラメータ値をホストアプリケーションに返すための処理を記載します。
この関数はホストアプリケーションの操作画面が開かれた時や、先ほどのsetParameter関数が呼び出された後等、
つまみ(スライダー)の位置を描画する際に使用されます。

処理としては単純で、引数のindexの値に応じて、対応する番号のパラメーターの変数の値を0.0～1.0に変換して返すだけとなります。

float MyMiniTremolo2VST::getParameter(VstInt32 index)
{
    float Hz = 0.0f;

    //indexで指定されたパラメータの値を0.0f～1.0fの範囲で返す。
    float value = 0.0f;
    switch (index)
    {
    case 0: // indexが0の場合、tremolospeedの値を0～1の範囲にして返す
        Hz = (tremolospeed * 44100.0f) / (2.0f * 3.14159265f); // トレモロの角速度を周期に変換
        value = (Hz - 0.5f) / 29.5f; // Hzを0.0f～1.0fにする
        break;
    case 1: //  indexが1の場合、tremolodepthの値を0～1の範囲にして返す
        value = tremolodepth;
        break;
    }
    return value;
}

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

float MyMiniTremolo2VST::getParameter(VstInt32 index)

{

float Hz = 0.0f;

//indexで指定されたパラメータの値を0.0f～1.0fの範囲で返す。

float value = 0.0f;

switch (index)

{

case 0: // indexが0の場合、tremolospeedの値を0～1の範囲にして返す

Hz = (tremolospeed * 44100.0f) / (2.0f * 3.14159265f); // トレモロの角速度を周期に変換

value = (Hz - 0.5f) / 29.5f; // Hzを0.0f～1.0fにする

break;

case 1: // indexが1の場合、tremolodepthの値を0～1の範囲にして返す

value = tremolodepth;

break;

}

return value;

}

142～145行目では番号が0(トレモロSpeed)の場合のパラメーター値を返す処理を記載しています。
143行目では変数tremolospeedをまず、トレモロの周期(0.5Hz～30.0Hzに変換しています。
その後、144行目で、トレモロの周期を0.0～1.0の範囲に変換し、戻り値として返しています。

同様に、146～148行目では番号が1(トレモロDepth)の場合のパラメーター値を返す処理を記載しています。
トレモロDepthの範囲は0.0～1.0で第2引数valueと同じため、そのまま戻り値として返しています。

getParameterName関数

getParameterName関数では、VSTプラグインのパラメータ名をホストアプリケーションに返すための処理を記載します。
呼び出されるタイミングはgetParameter関数とほぼ同様です。

処理としては、第1引数のindexの値に応じて、対応する番号のパラメーター名を第2引数のtextに格納します。
なお、第2引数のtextは8Byteの文字列でNULLで終端する必要があります。

void  MyMiniTremolo2VST::getParameterName(VstInt32 index, char* text)
{
    //indexで指定されたパラメータの名前をtextに格納する
    switch (index)
    {
    case 0: // indexが0の場合、tremolospeedのパラメーター名を返す
        vst_strncpy(text, "Speed", kVstMaxParamStrLen);
        break;
    case 1: // indexが1の場合、tremolodepthのパラメーター名を返す
        vst_strncpy(text, "Depth", kVstMaxParamStrLen);
        break;
    }
}

153

154

155

156

157

158

159

160

161

162

163

164

165

void MyMiniTremolo2VST::getParameterName(VstInt32 index, char* text)

{

//indexで指定されたパラメータの名前をtextに格納する

switch (index)

{

case 0: // indexが0の場合、tremolospeedのパラメーター名を返す

vst_strncpy(text, "Speed", kVstMaxParamStrLen);

break;

case 1: // indexが1の場合、tremolodepthのパラメーター名を返す

vst_strncpy(text, "Depth", kVstMaxParamStrLen);

break;

}

158行目～160行目が番号が0(トレモロSpeed)の場合、161行目～163行目が番号が1(トレモロDepth)の場合のパラメーター名を格納する処理を記載しています。

なお、ここで使われている、vst_strncpy関数については下記の通りです。
また、kVstMaxParamStrLenはVST SDK 2.4のaeffect.hで定義されている定数でkVstMaxParamStrLen = 8となります。

vst_strncpy関数

戻り値	型	概要
概要	文字列をコピーし、最後にNULL文字を挿入する関数です。最後にNULL文字が挿入される以外、strncpy関数とほぼ同じです。
戻り値	char*	コピー先の文字列配列へのポインタ
引数	型	変数名	概要
	dst	char*	コピー先の文字列配列
	src	char*	コピー元の文字列配列
	maxLen	size_t	コピー先の文字列配列のサイズ

getParameterLabel関数

getParameterLabel関数では、VSTプラグインのパラメータの単位をホストアプリケーションに返すための処理を記載します。
呼び出されるタイミングはgetParameter関数とほぼ同様です。

処理としては、第1引数のindexの値に応じて、対応する番号のパラメーターの単位を第2引数のlabelに格納します。
なお、第2引数のlabelは8Byteの文字列でNULLで終端する必要があります。

void  MyMiniTremolo2VST::getParameterLabel(VstInt32 index, char* label)
{
    //indexで指定されたパラメータの単位をlabelに格納する
    switch (index)
    {
    case 0: // indexが0の場合、tremolospeedの単位名を返す
        vst_strncpy(label, "Hz", kVstMaxParamStrLen);
        break;
    case 1: // indexが1の場合、tremolodepthの単位名を返す
        vst_strncpy(label, "", kVstMaxParamStrLen);
        break;
    }
}

167

168

169

170

171

172

173

174

175

176

177

178

179

void MyMiniTremolo2VST::getParameterLabel(VstInt32 index, char* label)

{

//indexで指定されたパラメータの単位をlabelに格納する

switch (index)

{

case 0: // indexが0の場合、tremolospeedの単位名を返す

vst_strncpy(label, "Hz", kVstMaxParamStrLen);

break;

case 1: // indexが1の場合、tremolodepthの単位名を返す

vst_strncpy(label, "", kVstMaxParamStrLen);

break;

}

詳細につきましてはgetParameterName関数ほぼ同様ですので省略させていただきます。

getParameterDisplay関数

getParameterDisplay関数では、VSTプラグインのパラメータの値を見やすい形(文字列)にしてホストアプリケーションに返します。
呼び出されるタイミングはgetParameter関数とほぼ同様です。

処理としては、第1引数のindexの値に応じて、対応する番号のパラメーターの値を第2引数のtextに格納します。
他のgetParameter系関数同様に、第2引数のlabelは8Byteの文字列でNULLで終端する必要があります。

void  MyMiniTremolo2VST::getParameterDisplay(VstInt32 index, char* text)
{
    float Hz = 0.0f;
    //indexで指定されたパラメータの表示内容をtextに格納する
    switch (index)
    {
    case 0: // indexが0の場合、tremolospeedの表示値を返す
        Hz = (tremolospeed * 44100.0f) / (2.0f * 3.14159265f); // トレモロの角速度を周期に変換
        float2string(Hz, text, kVstMaxParamStrLen);
        break;
    case 1: // indexが1の場合、tremolodepthの表示値を返す
        float2string(tremolodepth, text, kVstMaxParamStrLen);
        break;
    }
}

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

void MyMiniTremolo2VST::getParameterDisplay(VstInt32 index, char* text)

{

float Hz = 0.0f;

//indexで指定されたパラメータの表示内容をtextに格納する

switch (index)

{

case 0: // indexが0の場合、tremolospeedの表示値を返す

Hz = (tremolospeed * 44100.0f) / (2.0f * 3.14159265f); // トレモロの角速度を周期に変換

float2string(Hz, text, kVstMaxParamStrLen);

break;

case 1: // indexが1の場合、tremolodepthの表示値を返す

float2string(tremolodepth, text, kVstMaxParamStrLen);

break;

}

187～190行目では番号が0(トレモロSpeed)の場合のパラメーター値を見やすい形式の文字列にして格納しております。
まず、188行目で変数tremolospeed(=角速度)の値を、周波数に変換しています。
その後189行目でfloat2string関数によりfloat型変数を文字列に変換し、第2引数textに格納しております。

191行目～193行目では番号が1(トレモロDepth)のパラメーター値を見やすい形式の文字列にして格納しております。

なお、float2stringについては下記の通りです。

float2string関数

戻り値	型	概要
概要	float型を文字列に変換する関数です。
戻り値	戻り値はありません
引数	型	変数名	概要
	value	float	文字列に変換するfloat型変数
	text	char*	コピー先の文字列配列
	maxLen	VstInt32	コピー先の文字列配列のサイズ

コンパイルとビルド

以上の内容でコンパイルとビルドを行えば、パラメーター操作可能なトレモロエフェクターとして動作するVSTプラグイン完成するはずです。

VSTプラグインを作成してみるで説明したとおり、いくつかのwarningとエラーが発生しますが、プロジェクトのReleaseフォルダ配下に「～～.dll」が作成されていれば特に問題はありません。

最後に

いかがでしたでしょうか?

今回は前項のトレモロにパラメーターを操作するための機能を実装しました。
ホストアプリケーション標準の操作画面はきれいではありませんが、自作したVSTプラグインを操作するには十分だと思います。

次項はここで作成したエフェクターにさらにプリセット機能を追加してみたいと思います。

One thought on “パラメーターのあるエフェクターを作成する”

alt より:

2015年5月8日 2:22 PM

トレモロエフェクトを利用したくて、参考にさせていただきました。
無事、ビルドできました。有難うございます。
VST SDKは、会員登録なしでもDeveloperのサイトから落とせました。

ビルドだけなら不要だと思いますが、VS2013 Community Edititonは、Professional同等の機能が使えるのでおすすめです。

返信
1. うつぼかずら@管理人 より:

  2015年5月10日 1:23 PM

  altさんありがとうございます。

  いつの間にやらVST SDKは会員登録なしになったようですね。
  VST SDKダウンロードの説明ページも更新させていただきました。
  ひとつ導入の手間が減ってうれしい限りです。

  VS2013の新しいエディションも情報ありがとうございます。
  こちらもそのうち過去のコンテンツも修正したいと思います。

  返信

パラメーターのあるエフェクターを作成する

VST 2.4サポート終了について

パラメーターのあるエフェクターを作成する

パラメーターをコントロールするには

ホストアプリケーションからのパラメーター操作

ソースコードの説明

パラメーター数の変更

VSTプラグインクラスの定義

VSTプラグインの初期化と音声処理

setParameter関数

getParameter関数

getParameterName関数

getParameterLabel関数

getParameterDisplay関数

コンパイルとビルド

最後に

One thought on “パラメーターのあるエフェクターを作成する”

コメントを残すコメントをキャンセル
